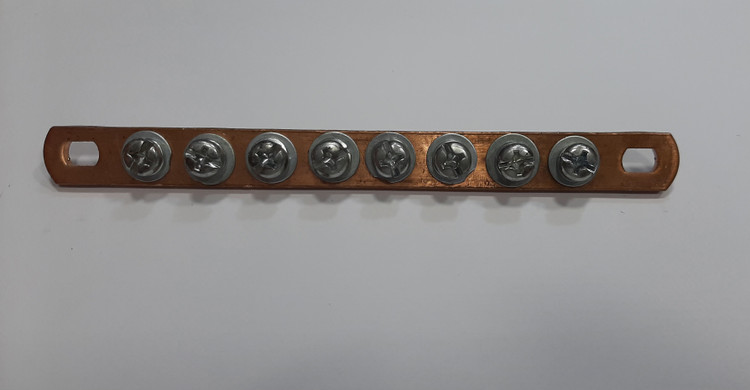

شینه(شمش) مسی ۸ پیچ نول

معرفی شینه مسی و کاربرد آن

شینه مسی یا شمش مسی یا باسبار یک رسانای فلزی است که وظیفه آن در تابلو برق، هدایت جریان الکتریکی به قطعات مختلف داخل تابلو می باشد. شینه ها دارای ۳ بعد طول، عرض (پهنا)، و ضخامت می باشند. ابعاد و سایز استاندارد شینه ها در بازار معمولا ۳*۱۵ یا ۳*۲۰ هستند و بصورت ۴پیچ، ۶پیچ، ۸پیچ، ۱۰پیچ، ۱۲پیچ 14 پیچ و ۱۸پیچ و 24 پیچ تولید و عرضه می شوند. شینه ها یا شمش ها یکی از قطعات پرمصرف داخل تابلو برق ها می باشند.

تفاوت شینه های ارت و نول

شینه های ارت در طرفین خود دارای پایه می باشند و جهت اتصال هادی های حفاظتی به زمین مورد استفاده قرار می گیرند. اما شینه های نول بصورت صاف و تخت تولید می شوند و زیر آنها مقره قرار می گیرد. در واقع شینه نول اتصال دهنده بین سیم نول و دستگاه های الکترونیکی می باشد.

شینه بندی در تابلو برق

شینه بندی در تابلوهای برق که برای جریان های بالا طراحی می شوند کاربرد دارد. به عنوان مثال اگر بخواهیم کلید کمپکت با جریان نامی ۲۵۰ آمپر را، به ترمینال یا به کلید دیگری وصل کنیم، برای این کار نیاز است کابل سایز ۹۵-۷۰ میلیمتر مربع را برای سیم کشی انتخاب نماییم، ولی از آنجا که کابل ۹۵ بسیار قطور است و در داخل تابلو برق که اغلب سیم ها دارای مسیرهای کوتاهی می باشند، فرم دادن کابل غیر ممکن است. بنابراین، برای اتصال و ارتباط بین فیدرها باید از شینه های مسی استفاده شود، زیرا پس از نصب، کاملا در جای خود ثابت می مانند و فرم آن ها مانند کابل، در اثر گرما و لرزش تغییر نمی کند.

مزیت های استفاده از شینه نسبت به کابل :

• هدایت جریان الکتریکی بهتر
• انشعاب گیری راحتر
• زیباتر شدن نتیجه نهایی کار
• تعویض راحتر شینه ها نسبت به کابل
• استحکام بالا

• در زمان انتخاب و نصب شینه ها نکات زیر را باید مدنظر داشت :

• ظرفیت الکتریکی شینه ها باید حداقل ۱۵۰ درصد شدت جریان نامی کلید اصلی درنظر گرفته شود. این امر باعث بالا رفتن ایمنی می گردد.
• فاصله بین دو شینه به صورت متوالی نباید کمتر از ۱۰ سانتی متر باشد.
• حتما از وارنیش حرارتی برای عایق نمودن شمش های مسی یا آلومینیومی استفاده گردد.
