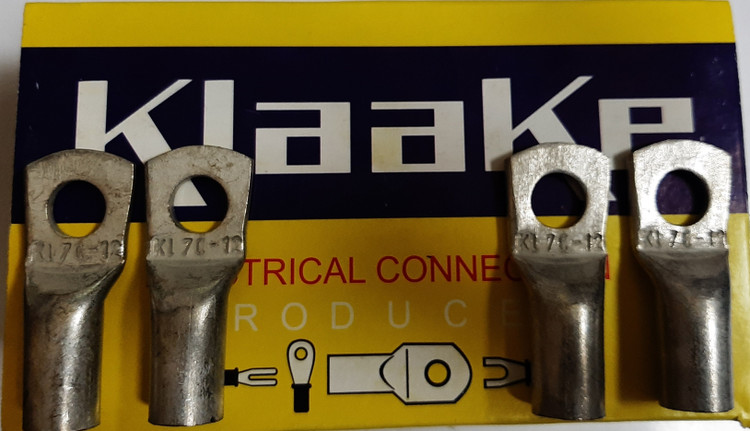

کابلشو مسی نمره 50 سوراخ 12 برند کلاکه

در صنعت، لوازم مصرفی بسیار زیادی وجود دارد که از جمله آنها کابلشو و موف است.

کابلشو (Cable shoe) دستگاهی است که برای اتصال کابل ها به وسایل برقی، کابل های دیگر، سطوح یا سیستم و مکانیسم ها مورد استفاده قرار می گیرد.

گیره هایی که سیمها را به باتری اتومبیل متصل می کنند، نمونه متداول کابلشو هستند.

شما با این قطعه صنعتی میتوانید امنیت و حفاظت را برای محیط کار خود به ارمغان بیاورید.

کابلشو مراحل ساخت بسیار پیچیده ای ندارد و همین سادگی در ساخت باعث ایجاد سادگی در استفاده از این قطعه صنعتی شده است.

کابلشو مسی نمره 70 یکی از تجهیزاتی است که جهت اتصال هادی به شینه مورد استفاده قرار می گیرد. این کابلشو 70 از جنس مس با خلوص بسیار بالا ساخته شده است. کابلشو آلومینیومی نیز به بازار عرضه شده است که قیمت مقرون به صرفه تری مسبت به کابلشو مسی دارد اما کیفیت کابلشوهای مسی بسیار بیشتر است. سایز کابلشوها معمولاً براساس سایز کابل ها انتخاب می شود. سایز لقمه کابلشو ذکر شده معادل 70 میلی متر مربع است. این وسیله به کمک یک دستگاه پرس کابلشو در جای خود محکم می شود. لازم به ذکر است که پس از نصب نباید زاویه های تیزی ایجاد شود. این کابلشو از نوع کابلشو پرسی است. این تجهیزات می توانند در انواع کابلشو لحیمی و یا پیچی نیز ارائه شوند.

کابلشو برق وسیله‌ای است که برای ایجاد اتصالی ایمن بین ادوات الکتریکی و کابل‌ها استفاده می‌شود. این تجهیز به منظور اتصال دو یا چند مدار الکتریکی، ابزارهای الکترونیکی و کابل‌های قدرتی طراحی شده است. کابلشوها می‌توانند به صورت مستقیم یا از طریق سرکابل (Cable Termination) مورد استفاده قرار گیرند و از فلز ساخته می‌شوند. کابلشوها در سیستم‌های سیم‌کشی اتومبیل‌ها، جعبه‌های برقی، ماشین‌آلات و تجهیزات الکتریکی دیگر کاربرد دارند. این اتصالات معمولاً با عایق لاستیکی یا پلاستیکی پوشش داده می‌شوند تا از انتقال برق به قسمت‌های دیگر جلوگیری کنند. از کابلشوها به عنوان کاهنده سایز کابل هم استفاده می‌شود. اتصالات ایجاد شده با کابلشوها نسبت به اتصال با چسب برق و پیچاندن سیم‌ها ایمن‌تر هستند. نصب کابلشوها ساده و سریع است و به راحتی می‌توان آن‌ها را برای تعمیر و نگهداری برداشت و دوباره نصب کرد. کابلشوها به انواع مختلفی از جمله حلقه‌ای، بی‌متال، وایرشو و مکانیکی تقسیم می‌شوند. انتخاب کابلشو باید با توجه به جنس کابل (مسی یا آلومینیومی)، سایز و ولتاژ آن انجام شود. استفاده از کابلشوهای نامناسب می‌تواند به افزایش مقاومت در محل اتصال و در نتیجه خطر آتش‌سوزی منجر شود.

انواع سایز کابلشوها براساس سایز کابل‌ها انتخاب می‌شوند و در سایزهای پایین‌تر، این محصولات به نام سرسیم و وایرشو که قسمت پلاستیکی نیز دارند، تولید می‌گردند. کابلشوها از نظر نوع اتصال نیز به چند دسته تقسیم می‌شوند. کابلشو لحیمی، پرسی و پیچی از انواع اتصال کابلشوها هستند. انواع کابلشو شامل کابلشو مسی برای اتصالات با هادی‌های مسی، کابلشو آلومینیومی برای اتصالات با هادی‌های آلومینیومی، کابلشو بی‌متال برای جلوگیری از خوردگی در اتصال بین هادی‌های مسی و آلومینیومی و کابلشوهای فشار قوی و ضعیف بسته به رنج ولتاژ استفاده می‌شوند. برای نصب کابلشو، ابتدا باید سر کابل را لخت کرده، سپس درون کابلشو قرار داده و با استفاده از ابزار پرس مناسب، اتصال را محکم کنیم. پس از نصب، نقاط تماس باید تمیز و از هرگونه آلودگی و اکسیداسیون پاک شوند. تلفات در اتصالات الکتریکی ممکن است به دلیل مقاومت سطح تماس، استرس و نیروی سطح رخ دهد. ایجاد حرارت و ذوب شدگی در اتصالات ممکن است به دلیل تلفات در اتصالات و واکنش‌های الکتروشیمیایی بین فلزات مختلف باشد. استانداردهای مختلفی برای کابلشو وجود دارد که شامل ابعاد و نشانه‌گذاری می‌شود. این استانداردها شامل DIN 46235، EN 13600 و DIN 46234 هستند که هر یک برای نوع خاصی از کابلشو طراحی شده‌اند.

(Cable lug) قطعه‌ای است که یک نوع اتصال برقی محسوب می‌شود. برای اتصال کابل‌ها به وسایلی همچون انواع تابلوها، کلید و فیوز، شینه مسی و دیگر موارد این محصول مورد استفاده قرار می‌گیرد. این تجهیزات با توجه به نوع کابل و سطح مقطعی که دارند، به کار گرفته می‌شوند. کابلشو مسی و کابلشو بی‌متال از پرکاربردترین Cable lug محسوب می‌شوند. قیمت و سایز کابل شو مسی نسبت به کابل شو بیمتال بیشتر است. در انتهای Cable lug، برای وارد کردن سیم و یا کابل‌هایی که از قبل لخت شده‌اند، یک حفره تعبیه شده است که این سیم‌ها توسط دستگاه پرس کابلشو دستی و برقی یا پرس کابلشو هیدرولیک، داخل Cable lug محکم ‌می‌شوند.
